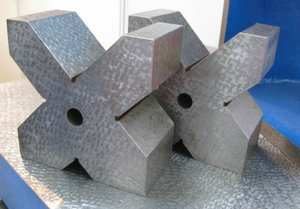

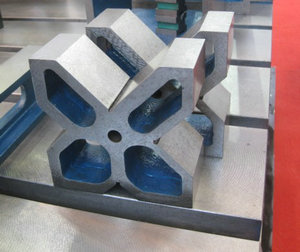

简介：v型架(铸铁v型架)用于轴类零件的检测,划线,定位及机械加工中的装夹,一般都成对供应,是一个四棱体,四个工作面上或四个尺寸不同的90度的槽

　　v型架(铸铁v型架)用于轴类零件的检测、划线、定位及机械加工中的装夹，一般都成对供应，是一个四棱体，四个工作面上或四个尺寸不同的90度的槽，主要用于轴类零件的检验和划线。

　　v型架(铸铁v型架)按材质可以分为球铁V型架和灰铁V架铁两类：球铁V型架的使用比较少，一般使用规格较小，精度要求较的V型铁，比如：研磨V型铁。球铁V型架的精度大于0级。灰铁V型架的使用比较 ，灰铁的成本低、生产周期短，工艺简单、经久耐用是制造商和用户的原因之一。

　V型架产品规格：（成对供应）

规格mm	工作面平面度		V型槽对底面平行度		V型槽对侧面平行度		V型槽两侧面对称度		V型槽对端面的垂直度
	V型架精度等级um
	1	2	1	2	1	2	1	2	1	2
60×60×50	2	3	5	10	5	10	10	20	5	10
105×105×78	3	5	8	15	8	15	16	30	8	15
100×100×65			10	20	10	20	20	40
150×150×80			15	25	15	25	30	50
200×200×90			15	25	15	25	30	50	12	25
300×300×120			20	30	20	30	40	60	25	35
